Schlauchinspektion

Qualitätssicherung bei der Herstellung von flexiblen Hochdruckleitungen

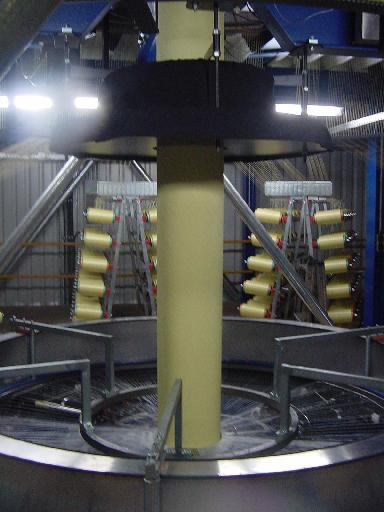

Webstuhl mit QS-System

FORWISS entwickelt ein Qualitätssicherungssystem für eine gewebte und innen beschichtete, flexible Hochdruckleitung.

Kontrolliert wird zum einen die Güte des Gewebes und zum anderen die Dicke und Vollständigkeit der Innenbeschichtung. Das gesamte Qualitätskontrollsystem arbeitet berührungslos. Zur Prüfung des Gewebes und der Innenbeschichtung kommt ein Mehrkamerasystem zum Einsatz. Die Beschichtungsdicke wird mit einem kombinierten System bestehend aus je einem kapazitiven Sensor und einem Wirbelstromsensor kontrolliert. Das Qualitätssicherungssystem meldet via Ethernetverbindung Fehler direkt an die Webmaschinensteuerung, damit der Fertigungsprozess bei Vorliegen einer Störung gegebenenfalls angehalten werden kann.

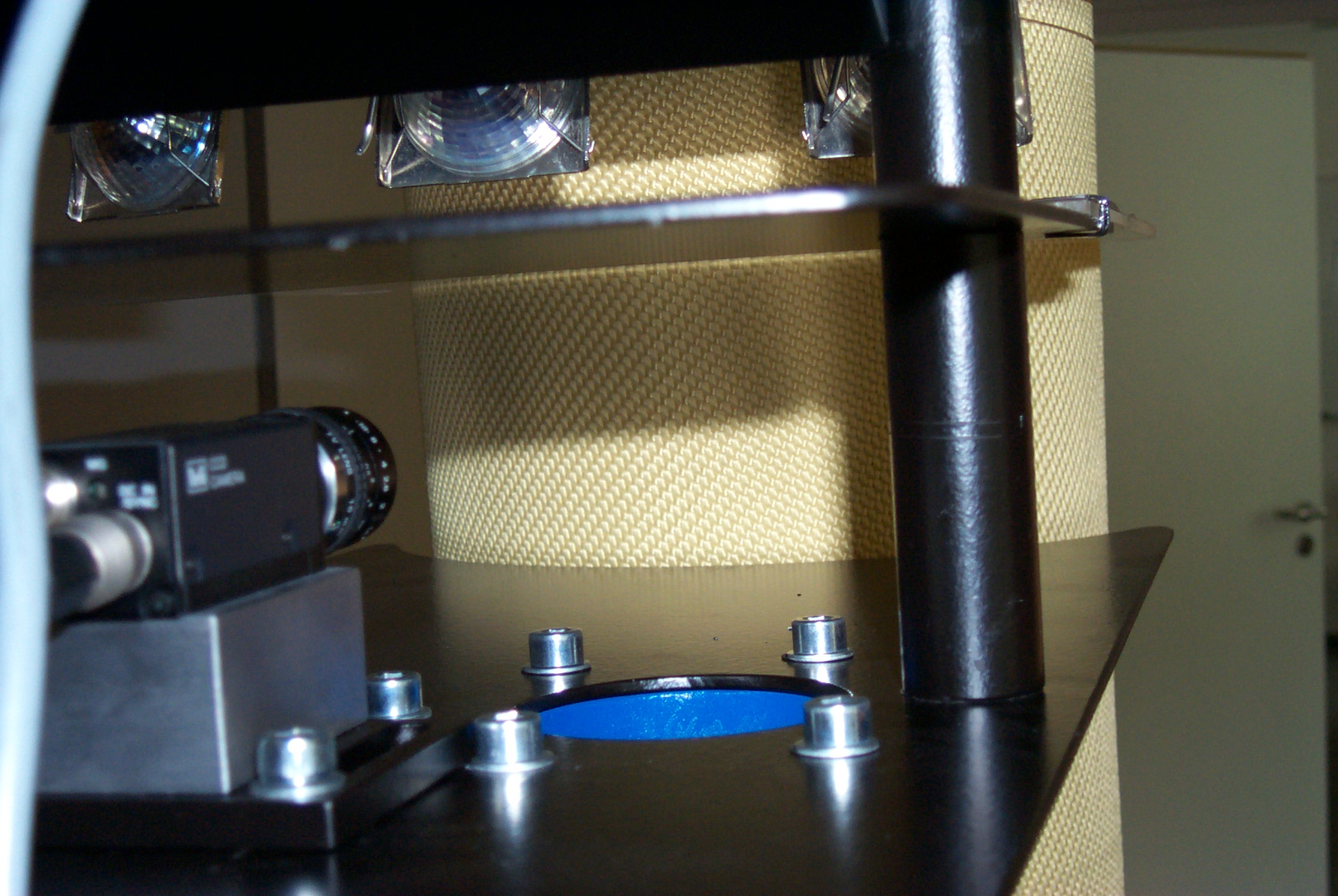

Eine gleichbleibend hohe Qualität der Druckleitung ist für ihren Einsatz unerlässlich. Die Kunststoffleitung dient zur grabenlosen Erneuerung von Altrohren im Hochdruckbereich. Dabei wird die flexible Kunststoffrohrleitung, die sich durch eine hohe Festigkeit bei gleichzeitig geringer Wandstärke auszeichnet, direkt in das Altrohr eingezogen. Der Vorteil eines solchen Verfahrens besteht darin, dass ein neues Druckrohr ohne nennenswerte Durchmesserverringerung in der alten Rohrleitung in Betrieb genommen werden kann. Kamera Großaufnahme Als Folge davon ent­fallen groß­räu­mige Auf­bruch­ar­bei­ten und die damit ver­bun­de­nen Lärm- und Ver­kehrs­be­las­tun­gen. Daraus ergibt sich eine Kos­ten­er­spar­nis von ca. 30-50% gegen­über dem her­kömm­li­chen Rohr­lei­tungs­bau.

Bei einer Installationslänge von über 1000 Meter und einem speziellen Einzugs- und Verbindungsverfahren kann eine alte Leitung in wenigen Arbeitstagen erneuert werden. Im Gegensatz zum klassischen Verfahren reduziert sich die Sanierungszeit für die Altleitung um etwa 50-70%.
