Deflektometrie

Berührungsloses Inspektionsverfahren für spiegelnde Oberflächen

Die deflektometrische Mess­methode er­möglicht eine schnel­le, voll­flächige In­spek­tion spie­geln­der Ober­flächen. Insbe­son­dere kön­nen mit dieser Technik po­lier­te Me­tal­le und la­ckier­te Tei­le auf Defekte wie Krat­zer, Del­len oder Ein­schlüs­se hin un­ter­sucht wer­den.

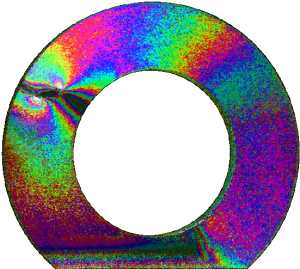

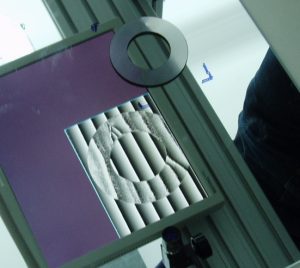

Mit einer Kamera werden dazu mehrmals hin­ter­einan­der die Spie­gel­bil­der von je­weils leicht ver­scho­be­nen Si­nus­mus­tern auf­ge­nom­men. FORWISS hat Soft­ware­mo­du­le ent­wi­ckelt, die eine Aus­wer­tung die­ser Bil­der vor­neh­men und da­raus die Krüm­mungs­da­ten des ge­mes­se­nen Ob­jekts be­stim­men. Die Mo­du­le sind in das De­flek­to­me­trie­sys­tem Reflect­Control der Fir­ma Mi­cro-Ep­si­lon Mess­tech­nik inte­griert.

Die Inspektions­methode hat viele Vor­tei­le wie kurze Mess­dauer (we­ni­ge Sek.), hohe Em­pfind­lich­keit (Sub-Mikro­meter) und ein­fa­che In­stal­la­tion des Sys­tems.

An­wen­dung fin­det das Mess­ver­fah­ren bei­spiels­wei­se im Auto­mobil­bau und über­all dort, wo eine ein­wand­freie op­ti­sche Qua­li­tät der la­ckier­ten Tei­le eine wich­ti­ge Rol­le spielt. Bei der de­flek­to­me­tri­schen Mess­me­tho­de er­folgt die Prü­fung voll­auto­ma­tisch. Ex­per­ten­wissen ist nur in der Ein­stell­pha­se not­wen­dig. Da­her kann eine gleich blei­ben­de Qua­li­tät ga­ran­tiert wer­den.

Unser Angebot

Zu­sam­men mit un­se­rem Auto­ma­ti­sie­rungs­part­ner ent­wi­ckeln wir für Sie ein maß­ge­schnei­der­tes de­flek­to­me­tri­sches Prüf­sys­tem.
